X-PLUS系列矩陣是一款可同時兼容大、中、小規模，并可靈活配置多種信號格式的全規模、多格式混插矩陣。該系列矩陣支持的信號格式包括CVBS、YUV、RGB、VGA、VGA+AUDIO、DVI、HDMI、SD-SDI、HD-SDI、DVB/ASI、AUDIO、AES/EBU、DS3、RS-232/422等，幾乎涵蓋了廣電和AV行業所有視/音頻信號格式及控制信號；具有多種控制接口：RS-232/422、TCP/IP、CAN、C-BUS；切換規模為4×4～128×128；機箱分別有1RU、2RU、4RU、8RU四種規格,支持各種信號的混插，配置方便靈活。

該系列在系統結構上采用模塊化設計，前、后插板式設計，方便靈活，用戶在現有系統的基礎上只通過選擇切換模塊的信號類型以及更改切換模塊的數量，即可實現對現有設備的在線升級與擴容。

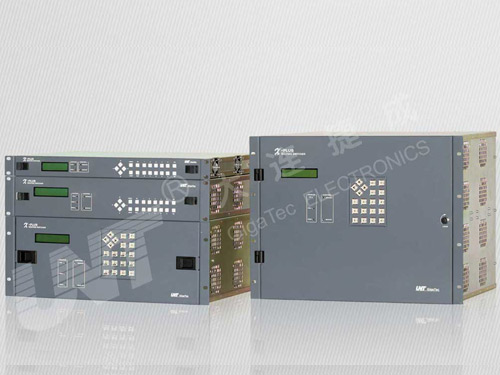

X-PLUS系列矩陣

該系列引入了交叉點板技術，即矩陣采用交叉點板、輸入板和輸出板配合使用的方式。因此，該系列矩陣的切換系統分為切換模塊和交叉點板兩種形式。切換規模小于32×32的一般采用切換模塊的設計方式，32×32以上的矩陣一般采用交叉點板技術。四種機箱規格中，1RU機箱只能配置切換模塊；2RU以上機箱（包括2RU機箱）既能配置切換模塊又能配置交叉點板和I/O板，可根據用戶需求靈活配置。

該系列矩陣的前面板具有LCD液晶顯示屏與控制按鍵，可作為本機控制面板直接對矩陣進行控制，亦可采用本公司生產的通用控制面板或矩陣控制軟件對矩陣進行控制。

該系列矩陣的控制系統可完成切換、查詢、鎖定、齊切等功能，系統控制采用冗余式配置，即可采用兩個控制模塊同時工作的方式，如果當前執行模塊發生故障時，可手動/自動轉入備用控制模塊，確保系統的穩定性和可靠性。同時，矩陣兼容多種控制協議，便于適應多種應用場合。

該系列矩陣具有可靠的供電系統和良好的風冷散熱系統，均采用模塊化的設計方式。該系列的四種機箱中，2RU以上（包括2RU）機箱都采用冗余式電源供電，1RU機箱為小規模矩陣，采用單電源供電；2RU以上機箱采用模塊化的風冷組件進行風冷散熱，可進行在線更換、升級，1RU機箱采用固定的風冷散熱方式。

該產品可廣泛應用于廣播電視、視頻會議、監控等諸多領域。
