目前市面上的大屏幕拼接墻基本上有三種不同的拼接方式：一是PCI插卡式；二是外拖拼接控制器方式；三是嵌入式。

PCI插卡式的工作原理是通過工控機，利用一塊多屏拼接卡，先將一個完整的視頻圖像分割成MХN個子視頻信號，再將這些子視頻信號分別傳送給拼接幕墻上的各個對應單元，實現大屏幕顯示的目的。但是由于工控機的計算能力有限，目前一臺性能最好的工控機也只能實現4Х4的拼接，限制了拼接的單元數。

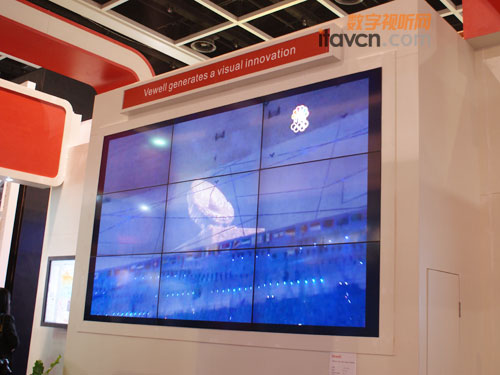

大屏幕拼接技術 嵌入式成未來發展趨勢

外拖拼接控制器又可以稱為大屏幕拼接器、電視墻控制器或電視墻拼接器，其主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元（如背投單元），完成用多個普通視頻單元組成一個大屏幕。它可以支持多種視頻設備的同時接入，達到拼接幕墻的功能要求。之所以稱為外拖，是因為這類拼接幕墻分為兩個獨立的部分，一部分是顯示部分，這可以由普通的背投單元如背投電視機組成；另一部分是這臺拼接控制器，它的功能是實現多個物理輸出組合成一個分辨率疊加后的顯示輸出，使屏幕顯示一幅圖畫。

這種拼接控制器實現方法各異，它可以采用嵌入式，也可以采用插卡式，或者兩種均有。簡單地說，它像是畫面分割器，只不過是將之放大后分割而已，所以它一般安裝方便，接線也相對簡單，也沒有很多模塊設備等優點；但缺點也是很明顯的，例如一旦其中某一路發生故障時，很難檢修；各個單元之間色調，行場相位等很難調整，圖像質量差等。

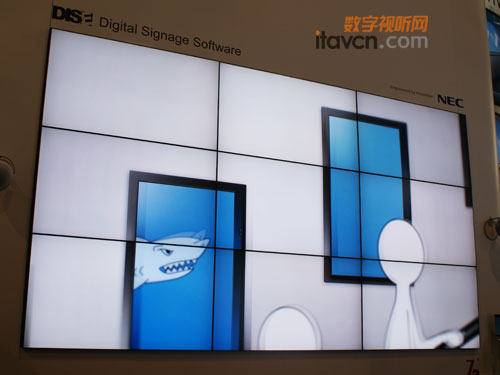

大屏幕拼接技術 嵌入式成未來發展趨勢

嵌入式拼接墻的工作原理是各個拼接單元擁有獨立的視頻處理模塊，通過矩陣將完整的信號輸送到各個單元，并各自進行視頻處理，分割出自己應該顯示的那一部分，并將這一部分信號放大后顯示，實現大屏幕拼接顯示的目的。由于是各自處理，所以拼接的單元數理論上可以是無限的。

因此，PCI插卡式拼接與嵌入式拼接的基本區別在于前者將母信號分割后，必須把每一個子信號都進行放大處理，而后者只將自己應該顯示的那一部分進行放大處理，因此前者的運算量大，分辨率由計算機及對應的PCI卡決定；后者運算量小，分辨率由自身嵌入式處理模塊決定。
